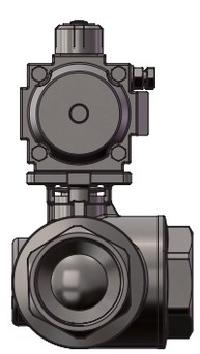

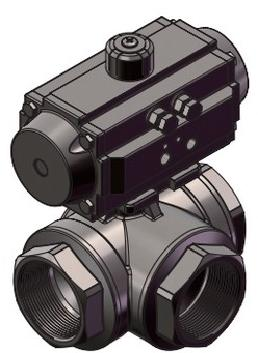

氣動內螺紋三通球閥  (Q11.3)

適用于食品、釀酒、乳制品、飲料加工、制藥和化學工業等領域，適用于處理粘性或有顆粒物的流體輸送。


三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。

L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的互相連通，只起分配作用。


三通球閥和旋塞閥同屬于一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線座旋轉達到開啟、關閉的一種閥門。

三通球閥在管路中主要用來切斷、分配和改變介質的流動方向。不用擔心腐變的滯留液與新液相混的現象。



工作原理

工作原理：

三通球閥的工作原理是靠旋轉閥芯來使閥門開啟或關閉。


安裝維護注意事項：

1.要留有閥柄旋轉的位置

2.不能用作節流。

3.帶傳動機構的球閥應直立安裝。

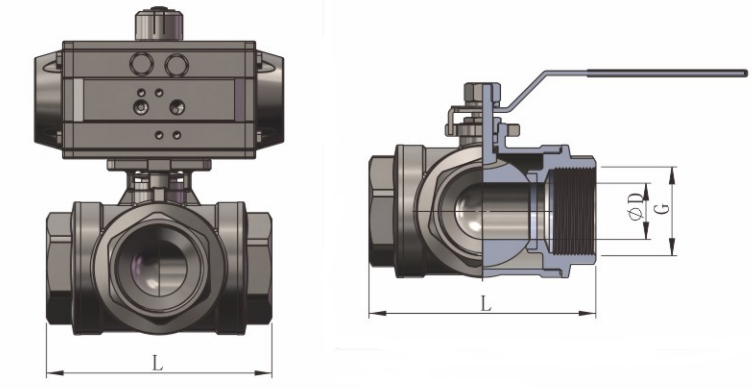

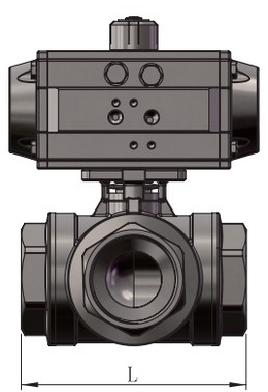

技術參數


           SIZE

G

L

D

      Rc內螺紋

      NPT內螺紋

          R內螺紋(G)

DN8

Rc1/4

NPT1/4

R1/4

    71

    10

DN10

Rc3/8

NPT3/8

R3/8

71

      12

DN15

Rc1/2

NPT1/2

R1/2

74

12

DN20

Rc3/4

NPT3/4

R3/4

88

15

DN25

Rc1

NPT1

R1

92

20

DN32

Rc1 1/4

NPT1 1/4

R1 1/4

124

25

DN40

Rc1 1/2

NPT1 1/2

R1 1/2

138

32

DN50

Rc2

NPT2

R2

154

38

DN65

Rc2 1/2

NPT2 1/2

R2 1/2

180

48.5


技術參數:

            驅動方式

    不銹鋼手柄、鋁制氣動執行器(單作用、雙作用)、電動執行器

公稱尺寸

    DN15-DN100

閥體配置

    三通閥體

接液材質

    ASTM   A351   CF3M/CF8

非接液材質

    ASTM    304

連接方式

    對焊、卡箍、法蘭

工作壓力

    DN10-DN100 PN16bar

工作溫度

    按密封圈材料性能

外表面粗糙度:Ra≤0.8μm以及≤0.4μm

接液內表面粗糙度:≤Ra0.8μm以及≤Ra0.4μm
